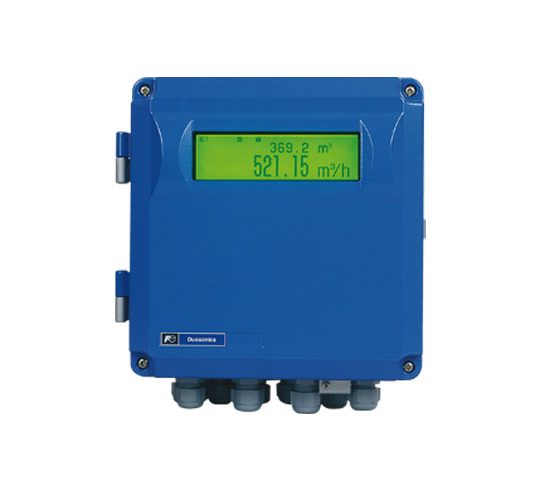

日本富士 FSH型混合式超声波流量计

日本富士

日本富士 FSH型混合式超声波流量计 产品简介:
产品型号:FSH
产品品牌:日本富士
产品类别:流量计
产品备注:超声波流量计

日本富士 FSH型混合式超声波流量计 产品介绍:

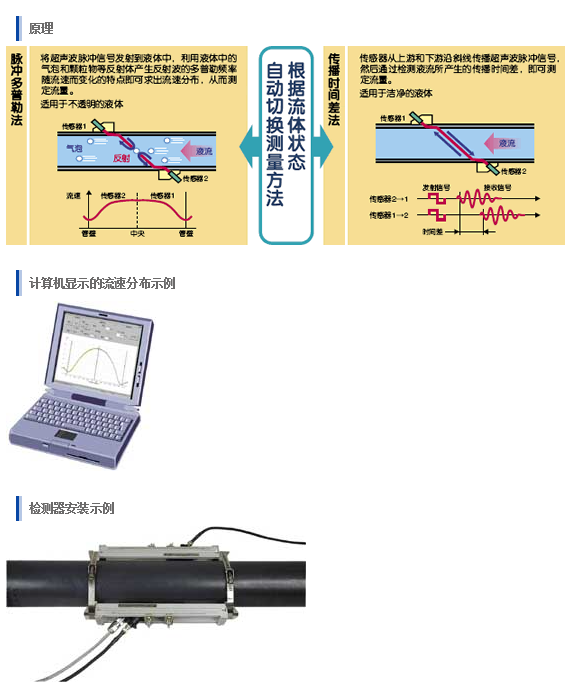

新式脉冲多普勒法与传播时间差法并用的新一代混合型超声波流量计(非接触式测量)能根据流体状态自动切换进行测量。

日本富士 FSH型混合式超声波流量计 产品特点:
利用超声波反射特性的脉冲多普勒法与利用超声波穿透特性的传播时间差法的自动切换,可适用于种类广泛的液体进行测量,而不管是否混有气泡或颗粒。
以0.5%~1%的高精度测量流经配管的液体的体积流量。
采用脉冲多普勒法测量时,通过计算机可实时显示流速的分布(选配件)。
高速响应:0.2秒/脉冲多普勒法
0.5秒/传播时间差法
采用无需配管施工的夹紧式检测器
也可适用双测量线

日本富士 FSH型混合式超声波流量计 技术参数:

适用流体 测定流体 超声波能穿透的均质液体
原油、排水、浆液流体、染料、豆浆等
流体的温度 -40~100℃(小口径传感器)
-40~80℃(其他传感器)
适用配管 配管口径 口径(内径) 检验器型号
Φ50~Φ100mm FLWS12
Φ100~Φ200mm FLWS21
Φ200~Φ500mm FLWS40
Φ500~Φ1000mm FLWS50
配管材质 塑料(PVC、FRP等)、金属(钢管、不锈管、铜管、铝管等)
内衬材质 沥青环氧、砂浆等
性能 精度 方式 口径(内径)mm 流速范围 精度
脉冲多普勒方式 Φ50~Φ100mm 1.5m/s~4m/s ±0.5% of rate
0m/s~1.5m/s ±0.0075m/s
Φ100~Φ1000mm 1m/s~4m/s ±1.0% of rate
0m/s~1m/s ±0.01%m/s
传播时间差方式 Φ13~Φ50以下 2m/s~32m/s ±1.5% of rate
0m/s~2m/s ±0.03m/s
Φ50~Φ300以下 2m/s~32m/s ±1.0% of rate
0m/s~2m/s ±0.02m/s
Φ30~Φ6000以下 1m/s~32m/s ±1.0% of rate
0m/s~1m/s ±0.01m/s
响应时间 0.2秒(脉冲多普勒方式)
0.5秒(传播时间差方式)
测定范围 0~±0.3m/s~4m/s(脉冲多普勒方式) → 0~±0.3m/s~±4m/s(脉冲多普勒方式)
0~±0.3m/s~32m/s(传播时间差方式) → 0~±0.3m/s~±32m/s(传播时间差方式)
检验器 种类 小口径传感器(型号:FSWS12)
小型传感器 (型号:FSWS21)
中型传感器 (型号:FSWS40)
大型传感器 (型号:FSWS50)
安装方法 在配管外侧缠绕不锈钢钢带进行安装(Z法安装)
连接 检测器—变换器间的防水连接器连接电缆*长150m
变换器 安装方法 壁面安装
电源电压 AC100~240V 50/60Hz或DC20~30V
模拟量输出 DC4~20mA
接点输出 继电器接点(1点)、晶体管输出(2点)
可对正方向累计、反方向累计、报警、动作量程、流量开关进行任意分配
通信功能 RS485,RS232C(切换选择)
显示部 图形LCD(带背光),240×64点阵
标准功能 显示语言 日语(汉字、平假名)、英语、法语、独语、西班牙语 (可选)
测量显示 瞬时流速/瞬时流量显示(10位)以及累计值显示(10位)
各种流量单位的设定。
正向双量程 可任意设定正方向的2个量程并进行接点输出
流量开关 可任意设定上限值、下限值并进行接点输出
累计开关 可任意设定累计值的上限值并进行接点输出
低流量截断 0~5m/s
阻尼 可针对模拟量输出、流量/流速显示进行设定
其它 正、反量程设定、输出过量程、零点调整等
选配件 流速分布输出(附带计算机软件、计算机另行准备)
传感器楔型部位温度测量(温度传感器电缆另行准备)
双测量线(配备2套连接检测器的电缆)
重量 变换器 约5kg
检测器 约1.2kg~3.2kg
结构 变换器 IP67(防浸型),非防爆
检测器 IP67(防浸型),非防爆

, , , ,
