HACH哈希

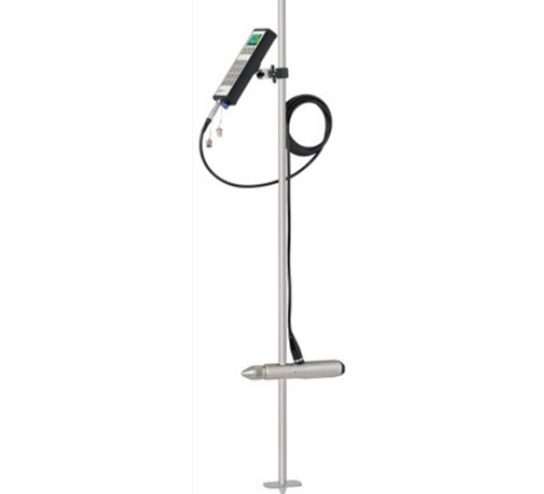

HACH哈希 OTT ADC便携式超声波多普勒流量计产品介绍：
产品型号：OTT ADC
产品品牌：HACH哈希
产品类别：流量计
产品备注：便携式超声波多普勒流量计
HACH哈希 OTT ADC便携式超声波多普勒流量计产品特点：
集成压力单元可直接测量水深及底床形状、浅水中也可使用
自动测流向导软件可以很方便进行野外使用
全中文操作
低流阻的搞笑探头
准确测量探头正前方的流速
小巧轻便的手持终端，并带有键盘接口和图形显示界面
可显示实时数据及流速分布曲线
自带质控功能以便实现精确测量
4MB 内存
中文数据后处理软件，用于数据回顾和处理
内置多种标准流速测量方法及流量计算方法
自动根据国际标准计算流量
不同的数据导出接口
可充电电池组，连续使用超过20小时
HACH哈希 OTT ADC便携式超声波多普勒流量计产品测量原理：
流速测量
OTT ADC便携式超声波流量计采用两束超声波声速进行测流。传感器发出一组包含30个脉冲的超声波，接触到水体中的悬浮物颗粒（如：悬浮物质、浮游生物或气泡）后被反射回来。DSP系统接收到的回波波形随颗粒的大小和形状的不同而不同。
测量阶段中，DSP处理器会检测回波信号的偏差，通过回波波形与原始波形的相位差来计算颗粒物的运动速度，将颗粒物运动速度平均处理后即为水流的流速。
传感器测量探头前方10cm处的流速值。
水深测量
OTT ADC内置压力传感器，用于测量水底位置及提示正确的测流深度。测量水深范围为0-5m。
流量计算
测量测到的流速值以标准方法计算为垂线平均流速。仪器利用该平均流速及测量得到的垂线深度并分别计算垂线间流量，最后累加为断面流量。
平均流速的计算方式和流量的计算方式均遵循相应标准（如 ISO748）
HACH哈希 OTT ADC便携式超声波多普勒流量计产品应用：
天然河道
中小型明渠
各种适合手持涉水测流及桥上测流的场合
使用传统机械式点流速仪的场合
HACH哈希 OTT ADC便携式超声波多普勒流量计产品技术参数：
| 流速测量 |
| 范围： -0.2 m/s ~ 2.5 m/s |
| 精度： ± 1%测量值或± 0.25 cm/s |
| 分辨率： 0.001 m/s |
| 测流范围 |
| 离探头的距离： 10 cm |
| 直径： 每声束1 cm |
| 测流段长度： 5 cm |
| 声波强度 |
| 频率： 6 MHz |
| 分辨率： 1 单位 |
| 动态范围： 50 dB |
| 压力传感器： |
| 量程： 0 ~ 5 m |
| 分辨率： 0.01% FS |
| 精度： ± 0.1% FS |
| 大过载： 1.5倍量程 |
| 温度传感器： |
| 量程： -5 ~35 ℃ |
| 精度： ± 0.5℃ |
| 分辨率： 0.1℃ |
| 其他参数： |
| 手持终端可实时查看数据及图形曲线，全中文操作 |
| 中文数据后处理软件 |
| 内存： 4M |
| 供电： 内置可充电电池，充满电使用时间20小时以上 |
| 电缆长度： 2.5、6、10米可选 |
| 操作温度： -20 – 60 ℃ |
| 通讯接口： USB |
| 探头重量： 空气中800g，水中200g |
| 探头尺寸： 直径40mm，长度14.5mm |
 |
|
